Реверс инжиниринг редуктора конвейера

На предприятии ООО ПТЗ ТЕЛТА вышел из строя редуктор конвейера гальванической ванны. Ресурс штатного узла был исчерпан, а техническая документация отсутствовала. Заказчику требовалось восстановить геометрию редуктора и подготовить данные для изготовления.

Что делать при поломке редуктора без документации?

Отсутствие технической документации усложняет восстановление оборудования. В таких случаях стандартные подходы к ремонту не работают из-за невозможности точного воспроизведения деталей. Необходим точный анализ существующего узла для подготовки данных.

Как провести обмер деталей редуктора?

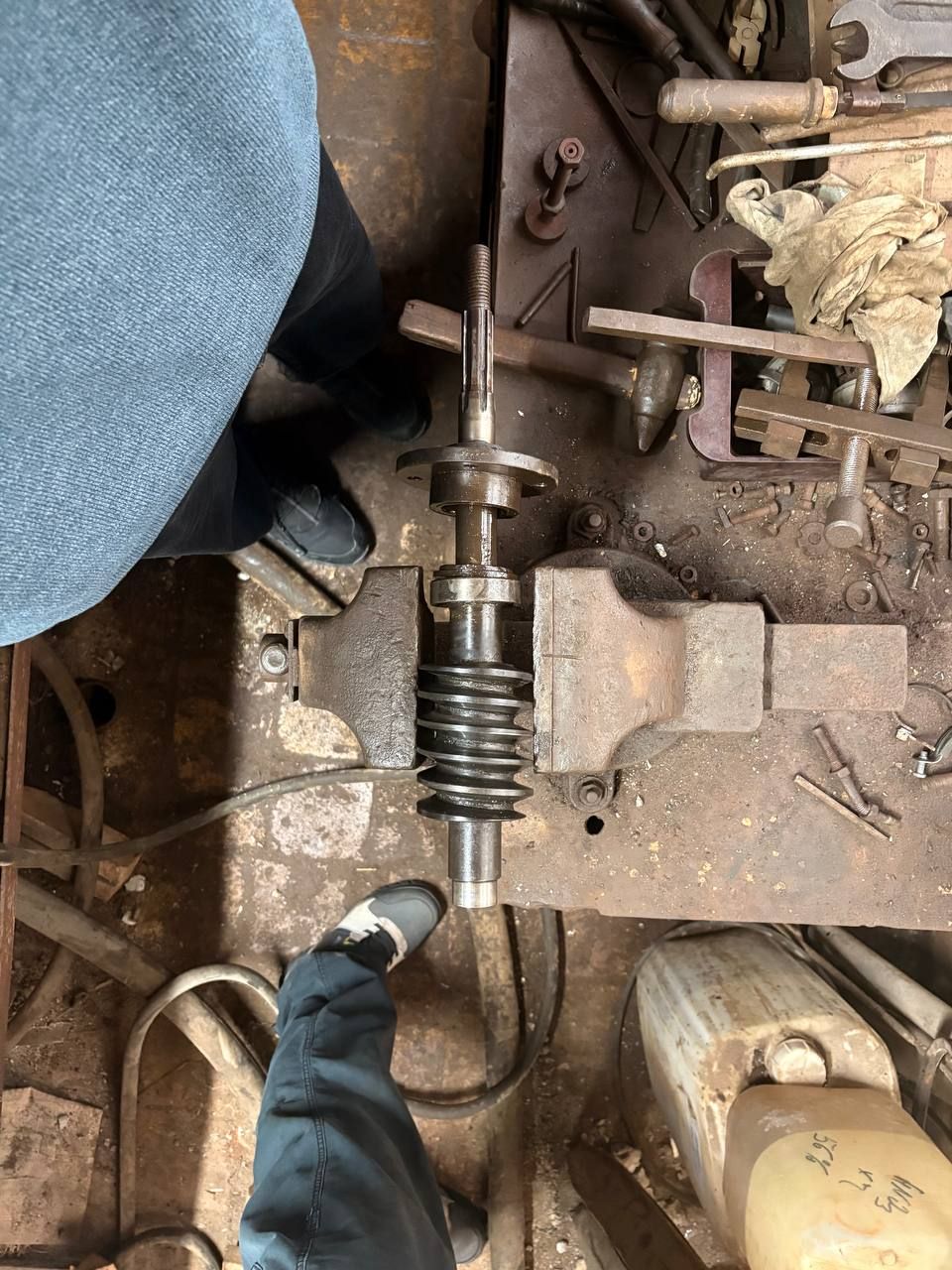

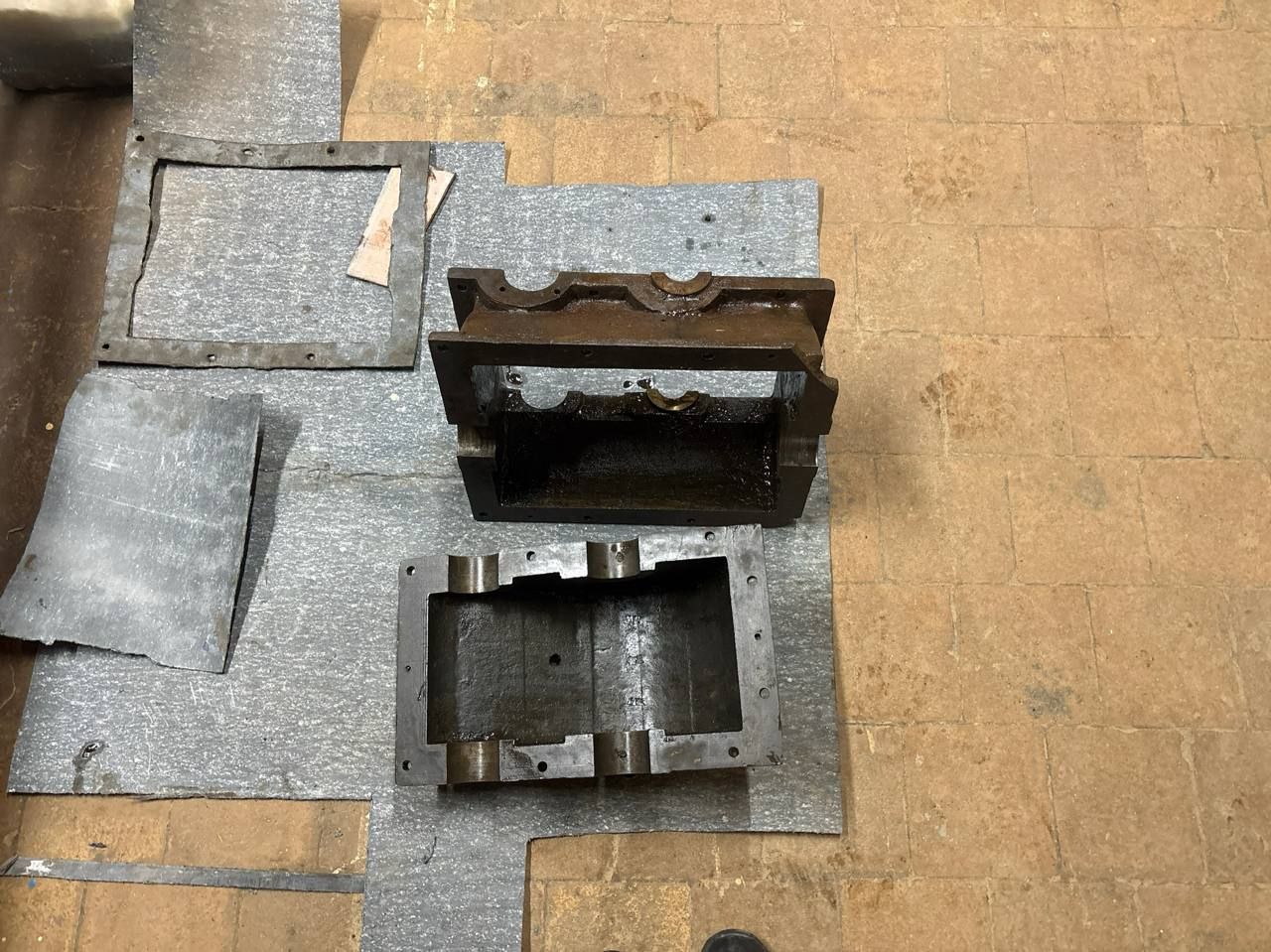

Выполнена разборка узла редуктора с тщательной фиксацией последовательности. Проведен обмер всех ключевых деталей для фиксации геометрии. Это позволило собрать исходные данные без предположений о конструктиве.

• Разборка с контролем состояния компонентов.
• Обмер с использованием прецизионных инструментов.
• Документирование размеров и зазоров.

Как создать 3D модель редуктора по обмерам?

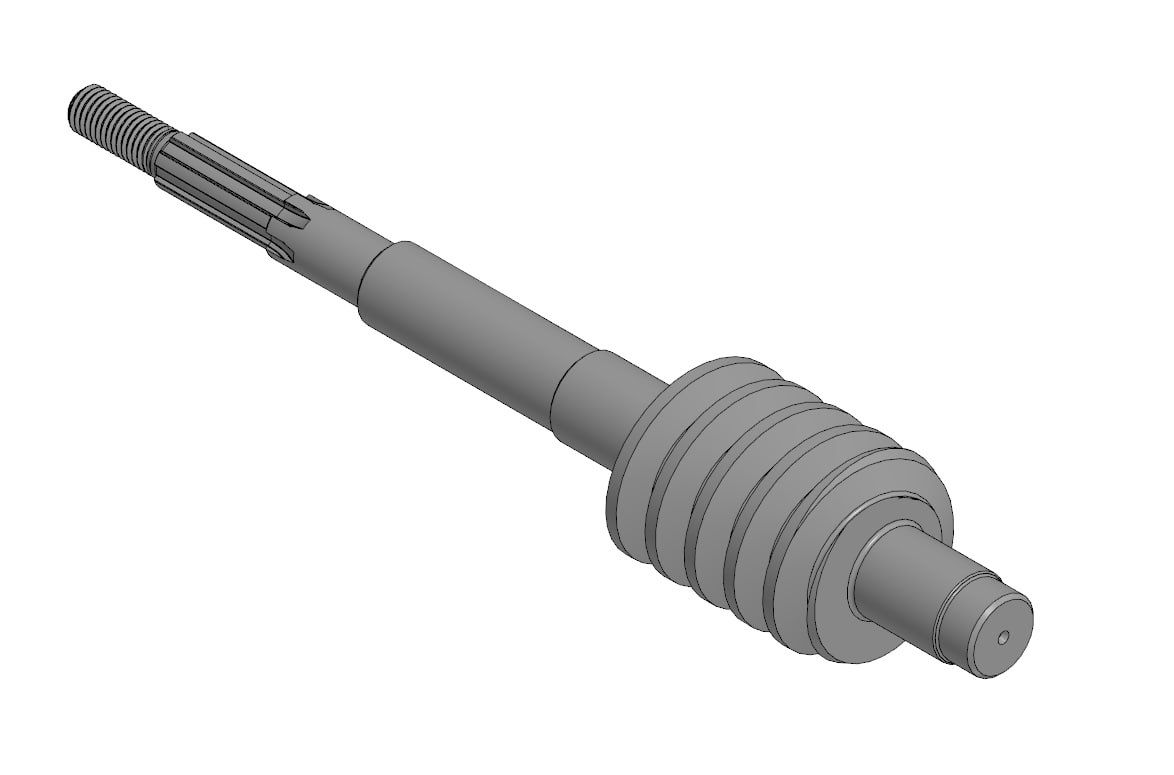

На основе обмеров восстановлены 3D-модели отдельных компонентов редуктора. Сформирована сборочная 3D-модель узла для проверки совместимости. Подход обеспечил точное отражение оригинальной геометрии.

Как подготовить конструкторскую документацию редуктора?

Подготовлен комплект конструкторской документации на основе 3D-моделей. Документы включают чертежи деталей и сборки для последующего изготовления. Это дает основу для производства без исходной ТД.
