В этой статье разберём: как обычно проходит модернизация станков и апгрейд завода, с чего начинается реверс-инжиниринг оборудования, какие ошибки чаще всего допускают на производстве и как их избежать.
1. Основная цель модернизации и как всё не испортить
Основная цель модернизации оборудования — повысить его эффективность, надёжность и срок службы без потери исходной функциональности, либо с приобретением новых возможностей.
Важно не просто «улучшить», а понять, какие именно проблемы решаются: износ, низкая производительность, устаревшие компоненты и т.д. Любые изменения должны быть обоснованы расчётами и тестами, а не делаться «на глаз».
Главное правило: не трогать то, что стабильно работает, без веской причины.
Критически важно:
- Сохранить совместимость всех узлов
- Оставить возможность вернуть оборудование к первоначальному виду
- Не нарушить баланс всей системы
Лучше внедрять изменения поэтапно, с промежуточной проверкой и документированием результатов.
Этапы успешной модернизации
- Чётко спланировать и определить цель — что, как и когда именно нужно улучшить
- Провести диагностику и выявить реальные «узкие места»
- Разработать или подобрать совместимые, надёжные решения
- Делать изменения поэтапно с тестированием на каждом шаге
- Учитывать реальные условия эксплуатации и нагрузки
- Упрощать конструкцию там, где это возможно, а не усложнять
- Документировать все изменения для дальнейшей работы
Неудачный сценарий: что может пойти не так
- Нарушен баланс системы — улучшив один узел, ухудшается работа всего оборудования
- Потеря надёжности из-за несовместимых или некачественных компонентов, отсутствие инженерного анализа
- Увеличение износа деталей из-за изменения нагрузок или режимов работы
- Снижение безопасности, если не учтены новые риски
- Усложнение обслуживания и ремонта
- Чрезмерная трата ресурсов, превышающая реальный эффект модернизации
- Снижение стабильности работы из-за отсутствия тестирования и расчётов
Конечно, любое техническое усовершенствование на современных предприятиях так или иначе связано с реверс-инжинирингом (обратным проектированием). Ведь цифровую модель можно сделать не только для одной детали, но и для целой роботизированной ячейки или производственной линии.
2. С чего начинается реверс-инжиниринг
Реверс-инжиниринг (Reverse Engineering) — это процесс изучения готового продукта или процесса с целью понять, как он устроен, из каких компонентов состоит и по каким принципам работает.
Если прямое проектирование идёт от идеи и чертежа к изделию, то обратное — наоборот: специалист берёт готовую систему, оборудование, узел или программу и пошагово восстанавливает её архитектуру, выявляет преимущества и недостатки.
Основное назначение — понимание внутренней архитектуры с целью изучения, улучшения, воспроизведения или адаптации к новым условиям. Это позволяет не только воссоздать объект, но и выявить его слабые места, разработать совместимые решения, а также использовать полученные знания для инноваций.
Из чего состоит процесс реверс-инжиниринга
- Планирование и постановка цели — нужно чётко понимать зачем: для копирования, улучшения, анализа и т.д.
- Сбор исходных данных — изучение изделия, документации (если есть), условий работы и пр.
- Исследование конструкции — визуальный осмотр, измерения, фиксация всех нюансов. Кстати, далеко не всегда применяется 3D-сканирование — часто достаточно ручных инструментов: штангенциркулей, микрометров, глубиномеров.
- Анализ материалов и технологий, а также лабораторные исследования (при необходимости). Важно выявить ключевые принципы и скрытые решения.
- Создание 3D-моделей, чертежей и полного пакета конструкторской документации — максимально точного «цифрового двойника».
- Формирование выводов и разработка улучшенной или адаптированной версии изделия.
Можете отправить нам фото, видео или эскиз вашей детали — и мы бесплатно оценим стоимость и сроки реверс-инжиниринга.
3. Почему штангенциркуль иногда лучше 3Д-сканера
Для успешного реверс-инжиниринга инженеры используют целый набор инструментов. Их выбор зависит от того, что именно требуется исследовать. Давайте сравним два совершенно разных подхода.
Ручные измерения (штангенциркуль, микрометр и т.д.)
| Плюсы | Минусы |
|---|---|
| Высокая точность на базовых размерах и допусках | Долго и неудобно для сложной геометрии и криволинейных форм |
| Быстрый результат без обработки данных | Высокая зависимость от навыка оператора |
| Дёшево и доступно, не требует сложного оборудования | Сложно получить полную цифровую модель |
| Надёжно в любых условиях (свет, поверхность не критичны) | Риск пропустить труднодоступные элементы |
| Удобно для проверки посадок, резьб, отверстий |
3D-сканирование
| Плюсы | Минусы |
|---|---|
| Быстро захватывает сложную геометрию и органические формы | Ошибки на блестящих, прозрачных и тёмных поверхностях |
| Сразу даёт цифровую 3D-модель для CAD | Ниже точность на критичных размерах и допусках |
| Минимум ручной работы при больших объёмах | Требует обработки данных и опыта |
| Хорошо подходит для дизайна, корпусов, эргономики | Дороже по оборудованию и времени подготовки |
| Может «сглаживать» геометрию (потеря мелких деталей) |
Когда и что применять
- Ручные измерения — когда важна точность, допуски, посадки (механика, узлы, сопряжения)
- 3D-сканер — когда важна форма: сложные поверхности, корпуса, дизайн и т.д.
Лучший подход — комбинированный: сканер даёт общую геометрию, а критичные размеры проверяются вручную.
Практические кейсы
Когда подписываешь соглашение о неразглашении (NDA), сложно делиться какими-то интересными кейсами — всё самое успешное остаётся за кадром. Но мы всё равно сделали для вас подборку.
Кейс 1. Червячный редуктор для конвейера гальванической ванны
Стандартный случай: отсутствовала техническая документация на агрегат, а его срок службы подошёл к концу. В результате — простой оборудования и потеря прибыли.
Мы решили эту проблему: сняли размеры, спроектировали 3D-модели и подготовили конструкторскую документацию для производства.
Результат: заказчик сэкономил на покупке нового редуктора и сократил время простоя в 4 раза.
Кейс 2. Маленький, но очень важный кронштейн
После интеграции коллаборативного робота для автоматизации сварки запорной арматуры (подробнее о кейсе) была выявлена серьёзная проблема.
Сварочный рукав при определённом положении звеньев и горелки касался и нажимал на кнопку «Getting Mode», и рабочий процесс прекращался. Мы спроектировали специальное крепление, которое решило эту проблему.
Результат: вероятность самопроизвольного отключения манипулятора устранена, количество брака снижено на 15%.
Кейс 3. Багажная платформа для робота-собаки DOBOT Rover X1
Мы часто тестируем и изучаем самые современные технологии, поэтому приобрели робопса из Китая. Не будем углубляться в его возможности — это вы сможете увидеть тут.
Остановимся на заявленной грузоподъёмности в 5 кг и отсутствии возможности закрепить груз на «спине» робота. Производитель не предоставил дополнительную оснастку, поэтому нашим инженерам пришлось самостоятельно её спроектировать и изготовить.

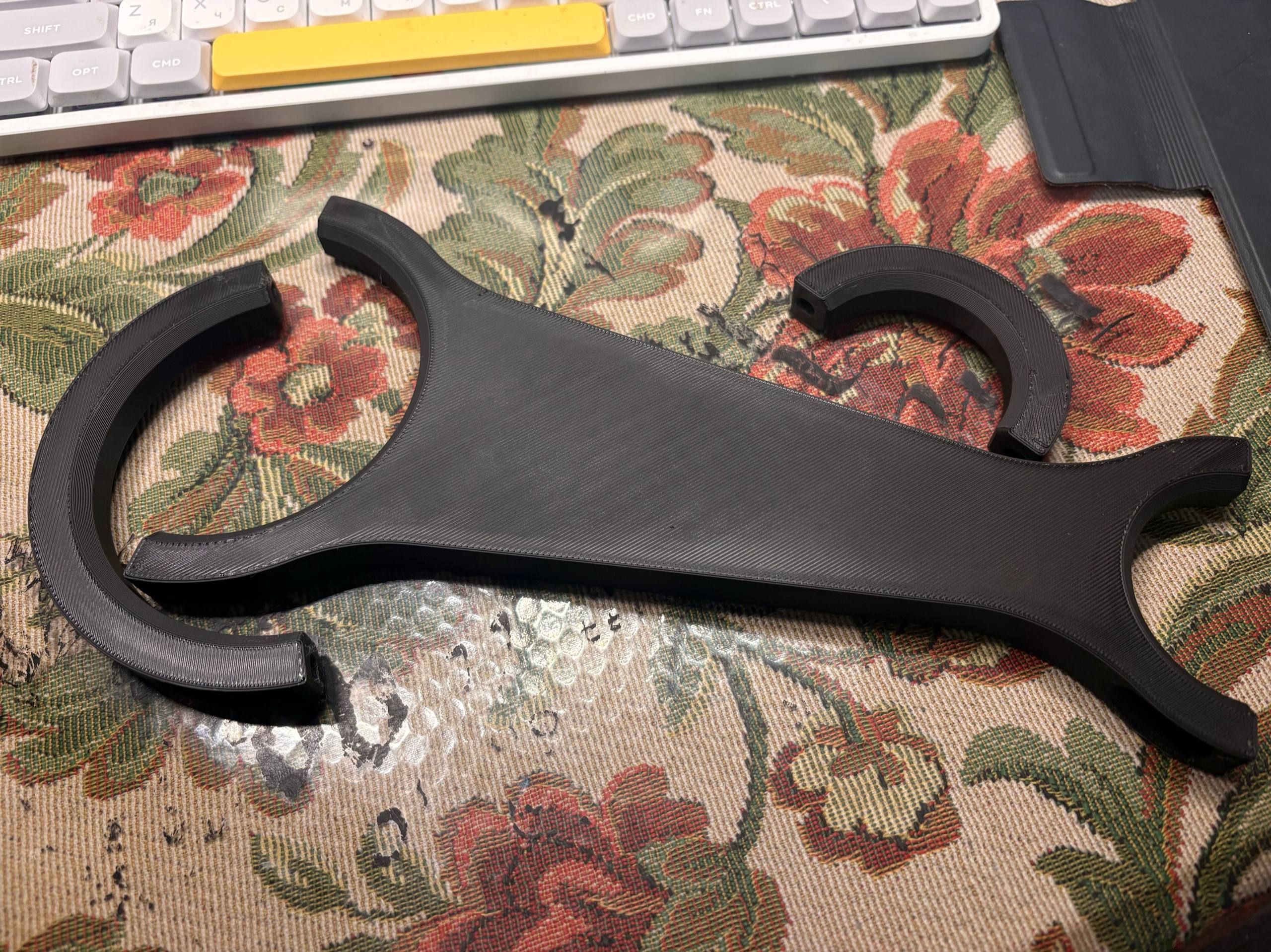

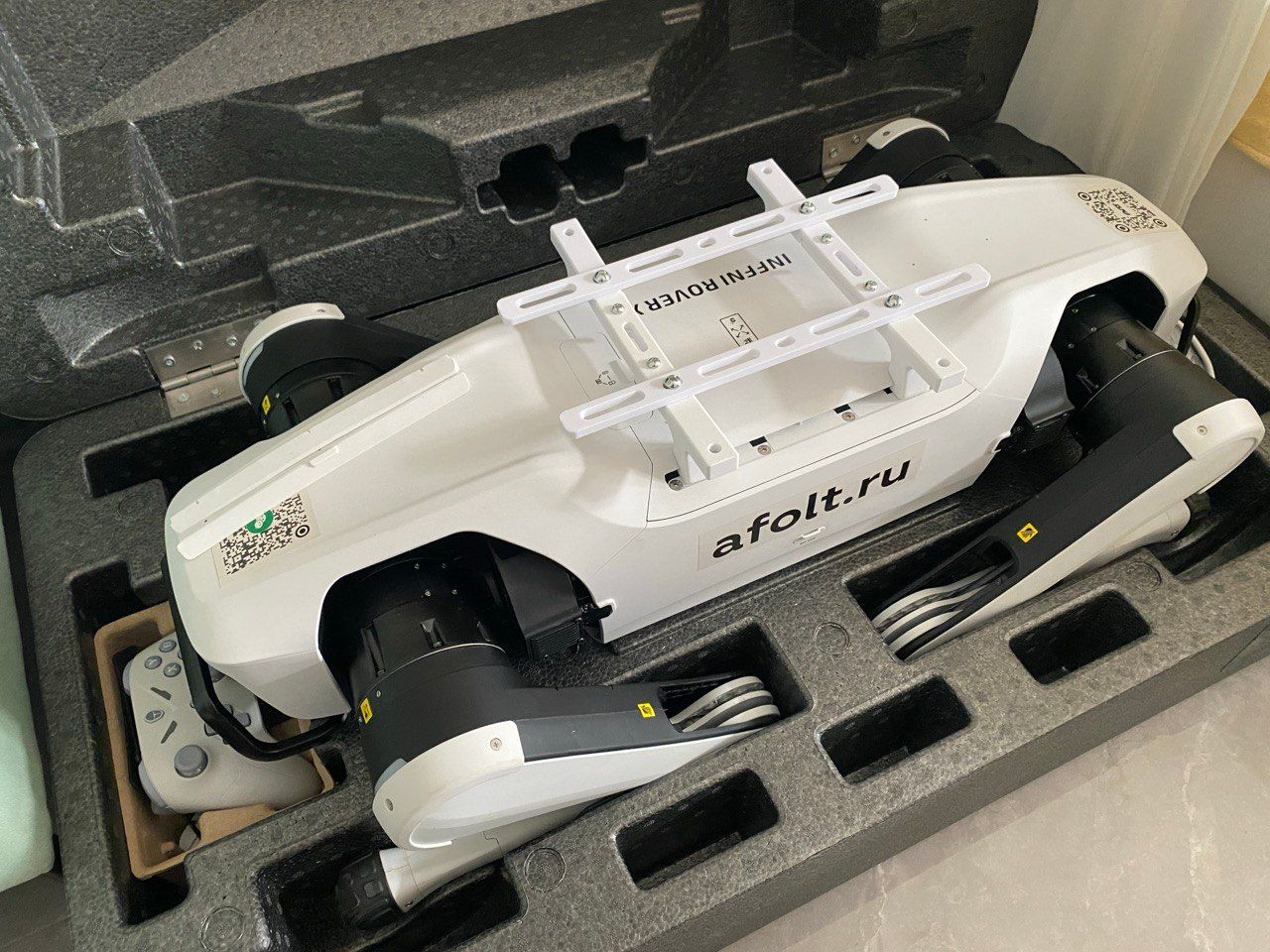

За основу было взято крепление для камеры: выполнен реверс-инжиниринг, смоделирована общая сборка, детали напечатаны на 3D-принтере. Всё собралось и встало на место идеально.
Результат: функциональность робота увеличена, а горизонт практического применения расширен в разы.
Кейс 4. 3D-сканирование рамы мотоцикла
Классический пример, когда реверс-инжиниринг применяется для копирования и оптимизации существующего изделия под совершенно иную технологию производства.

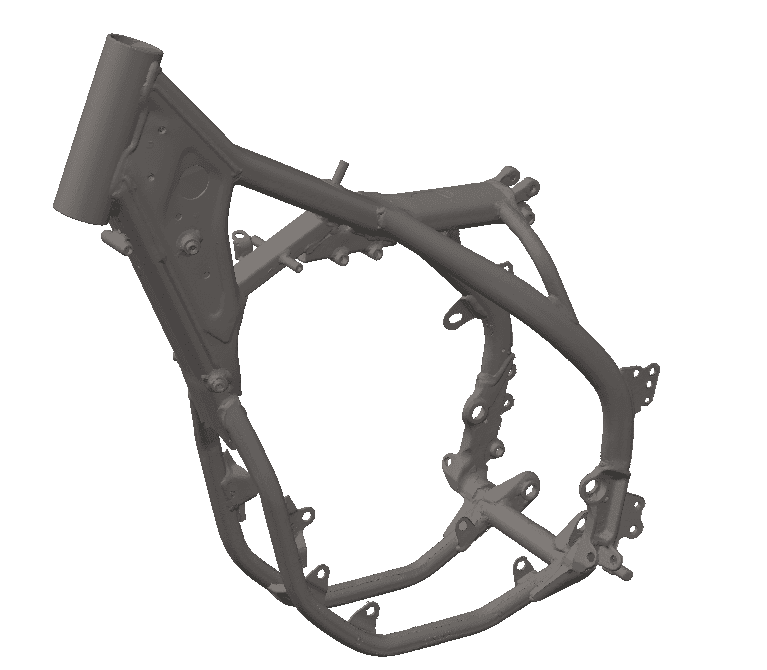

Обратились за помощью в сканировании рамы кроссового мотоцикла импортного производителя с целью воссоздать её геометрию, упростить и адаптировать под изготовление из листового металла.
Результат: полный комплект конструкторской документации со спецификацией и файлы для раскроя на лазерном ЧПУ-станке. Себестоимость рамы снизилась на 25%, а скорость изготовления возросла на 10%.
Если у вас есть похожая задача — напишите нам, и мы всё решим.
Типичные ошибки при реверс-инжиниринге на предприятиях
Мы собрали самые часто встречающиеся ошибки, с которыми сталкиваются наши заказчики и коллеги, а также подготовили решения:
- Ошибка 1. Снятие размеров с изношенных или деформированных деталей
Решение: учитывать износ, восстанавливать исходную геометрию через расчёты и опыт. Это требует инженерной экспертизы, а не только измерений.
- Ошибка 2. Неправильный выбор методов: 3D-сканер или ручные инструменты
Решение: использовать комбинированный подход. Специалисты знают, где важна точность до сотых, а где — форма.
- Ошибка 3. Неправильный подбор материалов и технологий изготовления
Решение: учитывать реальные нагрузки, условия эксплуатации, доступность производства — современные технологии и материалы.
- Ошибка 4. Проектирование одного узла без учёта всей системы
Решение: анализировать оборудование комплексно. Профессионалы моделируют влияние изменений на весь механизм и учитывают каждую мелочь.
- Ошибка 5. Отсутствие полноценной конструкторской документации
Решение: делать комплект спецификаций, чертежей и 3D-моделей сразу. Это экономит время и деньги в будущем.
- Ошибка 6. Попытка выполнить реверс-инжиниринг своими силами
Решение: найти надёжного и опытного технического партнёра, который внедряет современные решения, а не тратить ресурсы собственного производства.
Чтобы не совершать подобные ошибки — просто свяжитесь с нами, и мы поможем.
Почему нам доверяют? Мини FAQ
Обращаясь к специалистам на этапе планирования, вы забываете про эти проблемы и получаете не просто модель или чертёж, а готовое решение, которое работает с учётом всех нюансов производства — с прогнозируемым результатом, сроком и фиксированной стоимостью.
более 100 успешно реализованных проектов с 2020 года Опыт работы с машиностроительными предприятиями из разных отраслей 7 собственных запатентованных решений
К нам обращаются промышленные компании, которым требуется:
- Разработать оснастку
- Спроектировать нестандартное оборудование
- Выполнить реверс-инжиниринг детали или механизма
- Изменить конфигурацию станка под нужды производства
Почему выбирают нас
- Работаем комплексно — от анализа до внедрения
- Понимаем производство, т.к. имеем опыт работы на машиностроительных предприятиях
- Считаем, тестируем и закладываем результат заранее
- Подбираем решения под реальные условия с учётом ТЗ
- Экономим время и деньги за счёт правильных инженерных решений
Мини FAQ
❓ Можно ли модернизировать старое оборудование или проще купить новое?
В большинстве случаев модернизация выгоднее. НО мы оцениваем состояние оборудования по факту и честно говорим, где доработка имеет смысл, а где — нет. Если потребуется, можем подобрать и привести новые станки из-за рубежа.
❓ Что, если нет чертежей или документации?
Это стандартная ситуация. Мы выполняем реверс-инжиниринг: снимаем размеры, создаём 3D-модели с нуля и подготавливаем полный комплект новой технической документации.
❓ Насколько точны ваши решения?
Критичные размеры проверяются вручную с точностью до микрон: микрометры, штангенциркули. Сложная геометрия проходит через 3D-сканирование с погрешностью 0,1 мм. Часто используем комбинированный подход.
❓ Сколько времени занимает проект?
Зависит от задачи: от нескольких дней (простые доработки) до нескольких недель (сложные узлы и системы). Отправляйте ТЗ — и мы выполним расчёт по срокам и стоимости.
❓ Вы просто проектируете или помогаете внедрить?
Мы сопровождаем проект до результата: от идеи и расчётов до готового решения на вашем производстве. Имеем партнёров для изготовления любых решений в металле.
Выводы
Любое переоборудование производства — это сложная техническая задача, где важно учитывать нагрузки, материалы, взаимодействие всех узлов и реальные условия эксплуатации. Ошибки на каждом этапе стоят дорого: простои, брак, нестабильная работа и повторные затраты.
Особенно часто проблемы возникают, когда задачи пытаются решить силами своих специалистов, для которых это не профильная работа.
Грамотный подход с использованием реверс-инжиниринга позволяет не только восстановить или адаптировать оборудование, но и существенно повысить его эффективность, надёжность и рабочий ресурс.
Если у вас есть задача — доработать или отремонтировать станок, спроектировать оснастку или восстановить деталь без чертежей — лучше сразу сделать это правильно.
Оставьте заявку или свяжитесь любым удобным способом — мы разберём вашу задачу, изучим ТЗ, предложим решение и доведём проект до результата с минимальными рисками.
